Sikalastic HLM5000R

Giới thiệu Sikalastic HLM5000R

Sikalastic HLM 5000  – Tên cũ MasterSeal HLM 5000R thuộc MBCC trước kia hiện tại đã đổi thành thương hiệu Sika là lớp phủ chống thấm một thành phần gốc polyurethane. Sản phẩm này đóng rắn nhờ phản ứng với hơi ẩm trong không khí để tạo thành lớp màng chống thấm sika đàn hồi. Sikalastic HLM 5000 R SL bảo vệ kết cấu khỏi sự xâm nhập của nước trong khi vẫn duy trì sự co dãn của bề mặt nền. Đây là sản phẩm ứng dụng nhiều công nghệ mới đến từ Sika

Sikalastic HLM 5000 R phân phối tại delta việt nam

Ứng dụng của Sikalastic HLM 5000

Sikalastic HLM 5000 R SL thích hợp sử dụng cho:

• Mái bằng và mái dốc có lớp phủ hoàn thiện.
• Nắp tầng hầm và mái trồng cây.
• Ban công, bồn trồng cây và nhà đậu xe.
• Giữa hai lớp kết cấu bê tông hoặc vữa.
• Tường ngoài tầng hầm.

Đặc tính / Ưu điểm của sản phẩm

• Tính chống thấm: Bảo vệ kết cấu khỏi sự xâm nhập của nước.
• Tính đàn hồi: Cho phép vật liệu dãn dài và co lại.
• Tính linh hoạt ở nhiệt độ thấp: Dải nhiệt độ làm việc rộng, phù hợp với mọi loại khí hậu.
• Một thành phần: Không cần pha trộn và dễ dàng sử dụng ngay.
• Thi công nguội và không mối nối: Không mối nối chồng, giảm thiểu rủi ro thấm mối nối.
• Kháng rễ cây: Phù hợp cho bồn trồng cây hoặc mái trồng cây.

Tính chất kỹ thuật

• Hàm lượng VOC: <150 g/L (ISO 11890-1:2007)
• Độ cứng Shore A: ≥50 (ASTM D 2240-15(2021))
• Cường độ kéo: ≥2.0 MPa (ASTM D 412:2016(2021))
• Độ giãn dài tới đứt: ≥ 500% (ASTM D 412:2016(2021))
• Khả năng phủ vết nứt: Đạt 3.0 mm, không nứt (BS EN 14891:2017)
• Cường độ bám dính: ≥ 1.0 MPa (sơn lót trên bê tông tiêu chuẩn) (ASTM D 7234:2021)
• Cường độ xé: ≥ 13 N/mm (ASTM D 624-00(2020) loại C)
• Độ kín nước: Không thâm nhập (BS EN 14891:2017)

Kết cấu hệ thống

Tham khảo thêm đặc tính của: Lưới Thủy Tinh Sika Reemat Premium

Lưu ý: Áp dụng cho các bề mặt có độ thấm hút cao.

1. Sử dụng lưới gia cường cho các vị trí chi tiết như khe (mạch ngừng, vết nứt), khu vực có sự chuyển vị khác nhau, mương hoặc lỗ thoát nước.
2. Định mức thi công nêu trên mang tính lý thuyết và chưa bao gồm các yếu tố do độ xốp bê tông, hình dạng bề mặt kết cấu, sự khác biệt về cao độ, hao hụt vật tư, hoặc bất kỳ thay đổi nào khác. Nên thi công sản phẩm tại khu vực thử nghiệm để tính toán định mức tiêu thụ chính xác theo điều kiện bề mặt nền cụ thể và thiết bị thi công được đề xuất.

Chiều dày màng khi khô: 1.5 mm (Bao gồm lớp lót với định mức 0.3kg/m²)

Hướng dẫn thi công Sikalastic HLM 5000

Dụng cụ thi công

• Thiết Bị Chuẩn Bị Bề Mặt

  • Máy mài.
  • Bàn chải sắt hoặc các máy thi công chuyên dụng.
  • Máy xịt áp lực.
  • Máy hút bụi công nghiệp.

  Đối với các dạng thiết bị khác, vui lòng tham khảo Phòng Kỹ Thuật của Khôi Nguyên E&C.

• Thiết Bị Trộn

  • Máy trộn cánh quạt đơn chạy điện (loại 300-400 vòng/phút).

• Thiết Bị Thi Công

  • Bay.
  • Cọ.
  • Máy xịt chuyên dụng.

Chuẩn bị bề mặt

Các vị trí xuyên kết cấu và khe kết cấu: Các giải pháp trám khe của Sika nên được sử dụng cho các vị trí xuyên kết cấu và các mạch ngừng thi công.

Bê Tông Hoặc Bề Mặt Gốc Xi Măng:

1. Toàn bộ bề mặt phải đặc chắc, đồng đều, khô ráo, sạch sẽ, và có cường độ bám dính tối thiểu đạt 1.2 N/mm².
2. Bê tông phải đảm bảo đạt ít nhất 28 ngày tuổi và có độ bám dính là 1.2 N/mm².
3. Quan Trọng: Bề mặt khi thi công phải được mài để lộ cốt liệu, giúp tăng độ bám dính. Chuẩn bị bề mặt gốc xi măng bằng cách sử dụng máy bắn cát, máy bắn bi hoặc máy mài để loại bỏ lớp vữa xi măng yếu.
4. Loại bỏ lớp vữa và bê tông yếu, làm lộ các khuyết tật như vết nứt, lỗ rỗng. Sử dụng phương pháp thích hợp như phun nước áp lực cao hoặc làm sạch bằng máy phun cát chuyên dụng. Nếu sử dụng các phương pháp xử lý khác như mài hoặc bắn nhám, sau đó nên sử dụng máy phun nước áp lực hoặc phun cát làm sạch để loại bỏ thành phần yếu của vữa xi măng và đảm bảo đạt được bề mặt có kết cấu đặc chắc.
5. Sửa chữa và lấp đầy lỗ rỗng kết cấu bằng các sản phẩm phù hợp như SikaTop Seal 107, Sika MonoTop R, Sikafloor Chapdu, Sikadur 31 CF, và Sikagard 75 Epocem.
6. Loại bỏ bụi bẩn bằng máy hút bụi chuyên dụng.
7. Để đảm bảo việc chuẩn bị bề mặt phù hợp và độ bám dính của sản phẩm tốt, cần thử nghiệm tại một vị trí trước khi thi công và sau đó kiểm tra độ bám dính để xác nhận bề mặt đạt yêu cầu.

Trộn Sikalastic HLM 5000 R SL

Quan Trọng: Đây là sản phẩm có thể sử dụng ngay. Trước khi thi công, trộn sản phẩm trong ít nhất 2 phút bằng máy trộn điện cánh đơn (300-400 vòng/phút) cho đến khi sản phẩm đạt độ đồng nhất.

Thi công Sikalastic HLM 5000 R SL

Tuân thủ nghiêm ngặt các biện pháp thi công dựa trên Tài Liệu Hướng Dẫn Thi Công của sản phẩm. Các tài liệu biện pháp thi công cần được điều chỉnh để phù hợp với các điều kiện thi công thực tế.

Các bước thi công chi tiết

1. Thi công tại các vị trí chi tiết: Luôn luôn bắt đầu thi công tại các vị trí chi tiết (góc, chân tường, khe) trước khi thi công đại trà.
2. Lớp lót:
   • Thi công lớp lót Sikalastic HLM 5000 R SL lên bề mặt nền bằng bay hoặc máy phun chuyên dụng, sau đó lăn đều sản phẩm bằng roller. Nếu sử dụng sản phẩm khác làm lớp lót, tham khảo tài liệu hướng dẫn thi công của sản phẩm đó.
3. Lớp thứ nhất:
   • Thi công lớp đầu tiên bằng bay hoặc máy phun chuyên dụng. Duy trì thi công liên tục để đạt được lớp chống thấm liền mạch.
4. Lớp lưới gia cường:
   • Thi công lớp gia cường bằng lưới thủy tinh sika lên bề mặt ướt. Đảm bảo lớp lưới sợi gia cường phải nằm chìm hoàn toàn trong lớp chống thấm.
5. Lớp thứ hai:
   • Sau thời gian chờ, thi công lớp thứ hai lên bề mặt bê tông bằng bay hoặc máy phun chuyên dụng. Duy trì thi công liên tục để đạt được lớp chống thấm liền mạch.
6. Kiểm tra lớp phủ:
   • Lớp phủ phải liên tục, không có lỗ rỗng và đảm bảo bề mặt hoàn thiện.

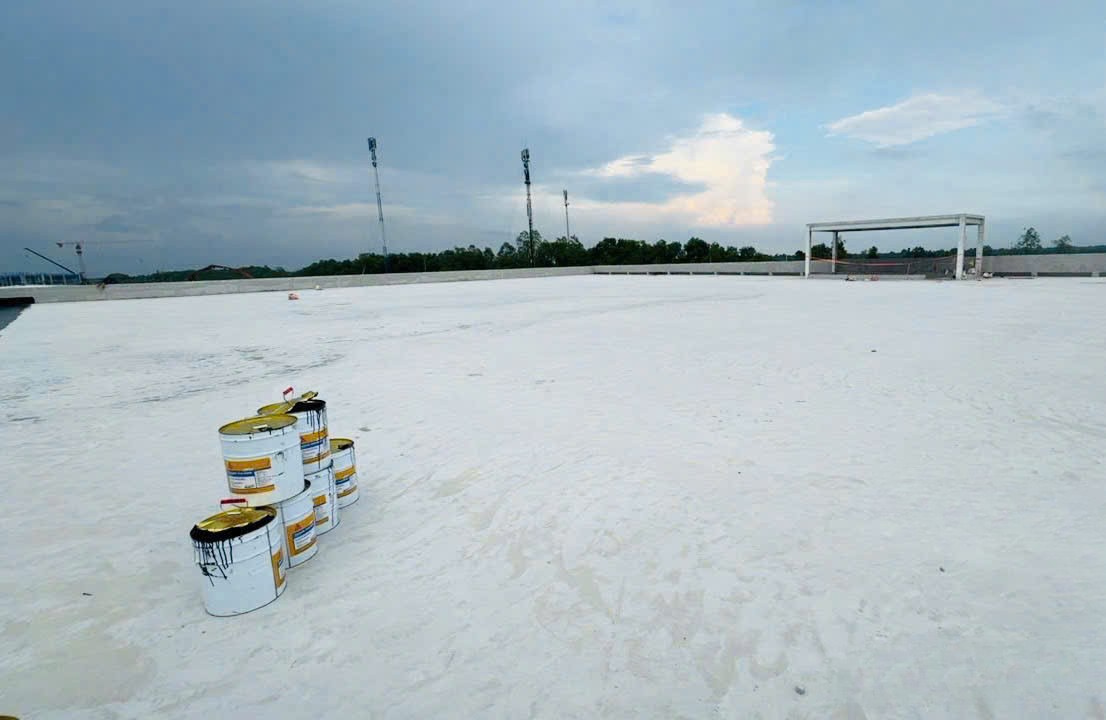

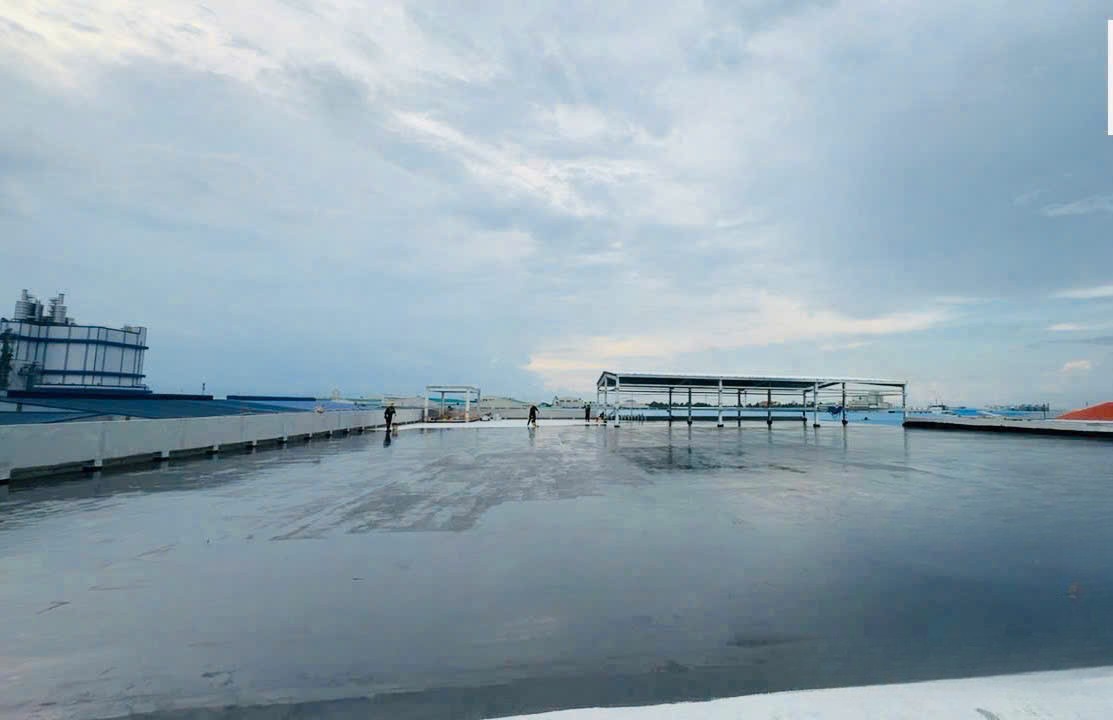

Thi công masterseal HLM 5000 R SL

Bảo vệ khỏi mưa và nước

Sau khi thi công, cần bảo vệ sản phẩm khỏi sự rửa trôi của mưa lớn cho đến khi sản phẩm khô hoàn toàn và có thể chịu được sự rửa trôi này.

KHÔNG THI CÔNG KHI BỀ MẶT NỀN CÓ CHỨA HƠI ẨM

Không thi công sản phẩm trên bề mặt bê tông quá ẩm hoặc có chứa quá nhiều hơi ẩm.

Vệ sinh dụng cụ

Sau khi thi công, vệ sinh toàn bộ dụng cụ và thiết bị thi công bằng Sika Thinner C. Khi sản phẩm đã khô, chỉ có thể loại bỏ bằng các phương pháp cơ học.
